Composición

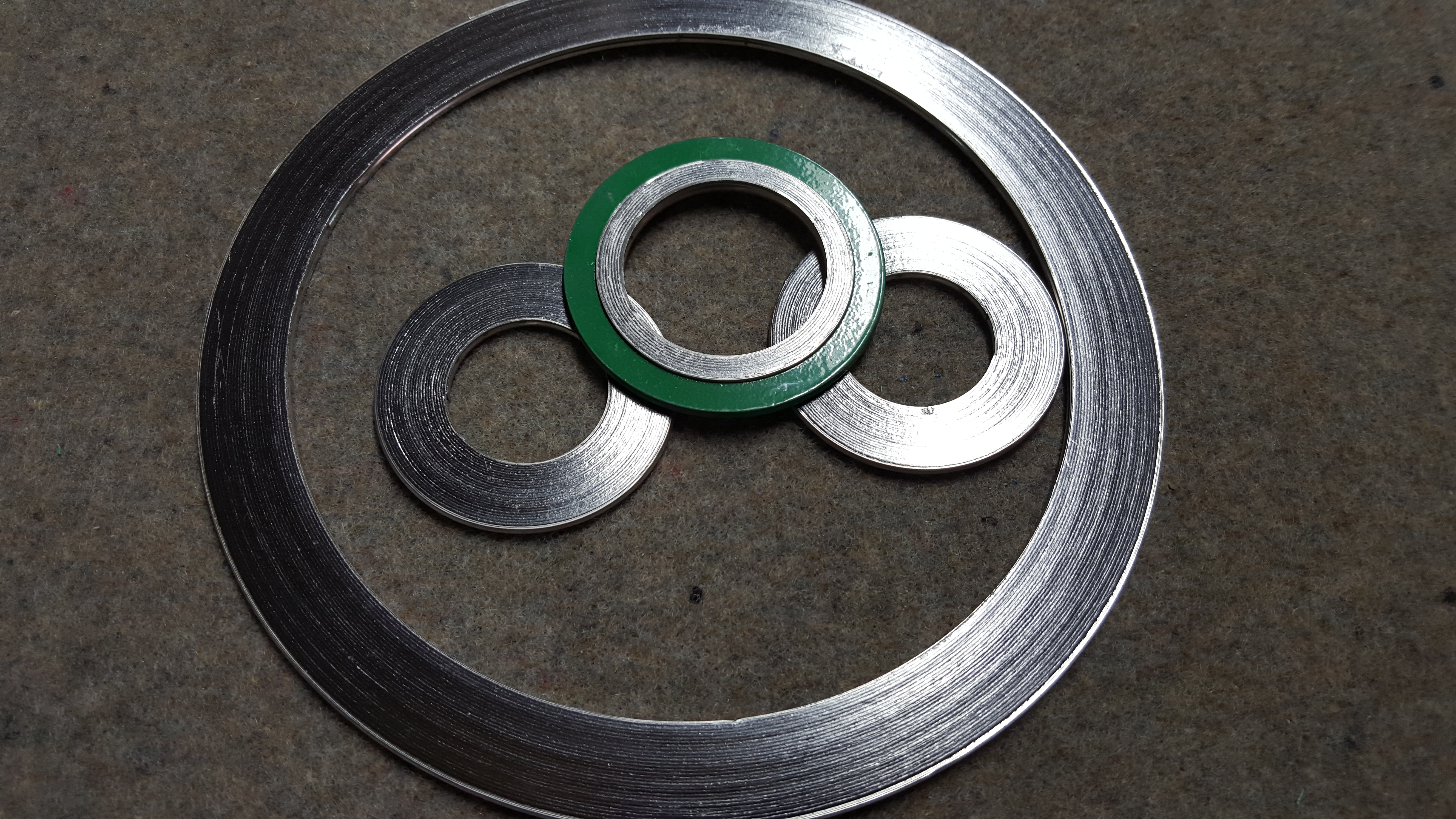

Las juntas espirometalicas son realizadas con láminas de metal en forma de "V" preformadas y enrolladas alternativamente en forma de "espiral" con grafito mineral expandido como material de relleno. El metal utilizado para su construcción es acero inoxidable AISI 316L, que ofrece una alta resiliencia y le confiere a la junta una alta resistencia química y térmica.
Las juntas espirometalicas así construidas permiten su utilización en prácticamente todos los equipos de la industria en general, generalizándose su uso para líneas de vapor a presiones altas y moderadas.
Beneficios del anillo exterior: además de una colocación óptima entre tornillos y la protección frente presión y agentes exteriores, previene la fluencia del material de relleno y evita el efecto "blow out" o "reventón" de la junta por cambios bruscos de presión o temperatura.
Datos Técnicos
| Condiciones de Trabajo máximas | |
|---|---|
| Densidad del grafito ASTM D 792 | 1.1g/cm³ |
| Máxima presión | Hasta 250bar |
| Máxima temperatura | -200ºC a 550ºC |
| Resistencia química | 0-14 |
Resistencia química: Resistente prácticamente a todos los fluidos salvo oleum, clorato, agua regia, vapores de bromo y flúor y altas concentraciones de nitrato potasio, dióxido de sodio y agentes oxidantes.
Tipos de juntas espirometalicas
| Tipos de juntas espirometalicas | ||||
|---|---|---|---|---|
| 1 | Tipo S | Tipo SR | Tipo SI | Tipo SRI |
| 2 | AISI 316L+Grafito | AISI 316L+Grafito | AISI 316L+Grafito | AISI 316L+Grafito |
| 3 | 98% Pureza con inhibidor de corrosión | 98% Pureza con inhibidor de corrosión | 98% Pureza con inhibidor de corrosión | 98% Pureza con inhibidor de corrosión |
| 4 | Anillo exterior de acero al carbono | Anillo interior de acero AISI 316 | Anillo exterior de acero al carbono e interno de AISI 316 | |
